Chelik sink suyuqligiga kirishdan oldin uchta asosiy shartga javob berishi kerak: birinchi navbatda, po'lat yuzasida sovunlangan yog 'va fosfatlash plyonkasini tozalash kerak; ikkinchidan, po'lat yuzasida oksidlar yaxshilab tuzlangan bo'lishi kerak; uchinchidan, sink suyuqligiga kirishdan oldin po'lat sirtni yaxshilab tuzlash kerak. Agar ilgari ikki marta mikro oksidlanish mumkin bo'lmasa, po'latning o'zi va sink suyuqligi o'rtasidagi harorat farqini kamaytirish uchun po'latning sirtini qoplama agenti qatlami bilan qoplash va po'latni quritish kerak. Shundan so'ng, po'lat eritilgan sinkga kiradi va bir qator reaktsiyalarni boshlaydi. Uning galvanizli qatlamini shakllantirish jarayoni quyidagicha:
1. Rux xlorid va ammoniy xloridni o'z ichiga olgan erituvchilar po'lat yuzasida temir tuzlari va boshqa oksidlarni yanada tozalash uchun po'lat yuzasi bilan o'zaro ta'sir qiladi, po'lat sirtini toza qiladi. Po'lat yuzasiga yopishgan erituvchi rux suyuqligida tez parchalanadi va bir qator kimyoviy reaktsiyalar sodir bo'ladi. Shu bilan birga, po'latning o'zi harorati asta-sekin ko'tariladi. Po'lat atrofidagi rux suyuqligi bilan uchrashgandasovuq po'lat, u po'latni qattiqlashtiradi va o'rab, sink qobig'ini hosil qiladi. Po'lat va rux qobig'i sinkning erish nuqtasiga (419,5 daraja) yetguncha va sink qobig'i eriy boshlagunga qadar issiqlikni yutishda davom etadi va haroratni oshiradi. Ushbu jarayon davomida qotishma qatlami va oraliq qatlam hosil bo'lmaydi.
2. Po'lat sink suyuqligiga kirgandan so'ng, sink suyuqligi bilan issiqlik almashinuvi tez sodir bo'ladi va oxir-oqibat po'latning harorati asta-sekin sink idishidagi butun sink suyuqligi bilan bir xil haroratga ko'tariladi.
3. Bu vaqtda sink suyuqligidagi metall alyuminiyning iz miqdori birinchi navbatda po'latdagi temir bilan reaksiyaga kirishib, Fe2Al5 oraliq birikma qatlamini hosil qiladi, bu asta-sekin ma'lum bir qalinlikgacha oshadi.
4. Po'lat va suyuq rux tarkibidagi temir atomlari diffuziya reaksiyasiga kirisha boshlaydi, bu esa po'lat yuzasiga yaqin joylashgan rux suyuqligidagi temir konsentratsiyasining oshishiga olib keladi. Shu bilan birga, temir (Fe)-sink (Zn) qotishma qatlami shakllana boshlaydi va o'sishda davom etadi. Fe2Al5 oraliq qatlamining blokirovkalash ta'siri tufayli diffuziya tezligi juda cheklangan va bu vaqtda diffuziya jarayoni nisbatan sekin davom etadi.

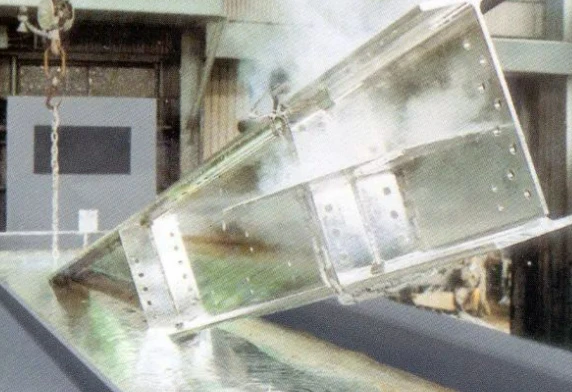

5. Po'lat rux suyuqligi yuzasidan chiqib ketganda, sirtdan chiqarilgan suyuq ruxning harorati pasayadi, soviy boshlaydi va sinkning muzlash nuqtasiga qadar sovishda davom etadi.
6. Suyuq galvanizatsiya qatlami taxminan 419,5 daraja qattiqlashadi va kristallanadi va sirtda asosan alyuminiy oksidi (Al2O3) dan tashkil topgan zich himoya plyonka hosil qiladi.
7. Galvanizli qatlam qattiq holatda sovishda davom etadi va havo bilan sovutilgan va suv bilan sovutilgandan so'ng xona haroratida galvanizli qatlamga aylanadi.
